柴油烧嘴燃烧系统参考方案设计

1、系统配置

（1）主烧嘴选择

根据现场适用条件以及需方需求，系统方案设计如下：

对炉窑进行了初步设计，经过热平衡测算，每台炉子选用FSTY-1800柴油燃烧器，共2支。该烧嘴具有如下特点：

Ø 喷出速度高，火焰长，调节比大，并具有电子点火、火焰监测和熄火保护功能。

Ø 每个烧嘴配有专用点火控制箱，操作方便。

Ø 安装方便，故障率低。

此外，烧嘴的设计较为硬朗，充分考虑了工业领域对燃烧器的严格要求，设计均为耐高温部件，不存在易损/易耗部件，且该烧嘴使用寿命长，经久耐用。

（2）燃油系统配置

该系统系统包括油罐、油泵、压力显示仪表、手动阀门、切断阀等。燃油压力由根据实际工况调至0.2-0.4MPa。

（3）供风系统配置

系统供风系统采用离心风机，变频拖动。操作员可手动调节风机频率，配合油量调节，已达到理想的空燃配比。

（4）点火方式

燃烧器配套就地点火箱，通过点火控制箱的按钮进行手动操作。

点火装置采用高能点火枪，点火功率强劲，点火成功率高。点火时采用小火点大火方式，启动点火程序时首先点燃小火，待小火稳定燃烧后开启调节阀门，运行大火模式。

（5）火焰检测

燃烧器配套有观火镜可以直接观察火焰燃烧情况。点火系统配套火焰检测器，与点火控制器连接，检测灵敏，运行稳定。

2、电控系统

该系统电控部分包括点火箱、油泵控制、火检系统、风机系统、切断系统等。其实现的功能如下：

（1）点火箱具有电子点火功能，连锁配套的火检装置，可实现熄火保护功能，意外熄火时可立即切断对应油路的电磁阀；

（2）点火箱内预留运行状态反馈干点，如点火成功、点火失败报警等；

（3）油泵控制部分和风机变频控制部分集中为一台控制柜，置于控制室，便于操作；

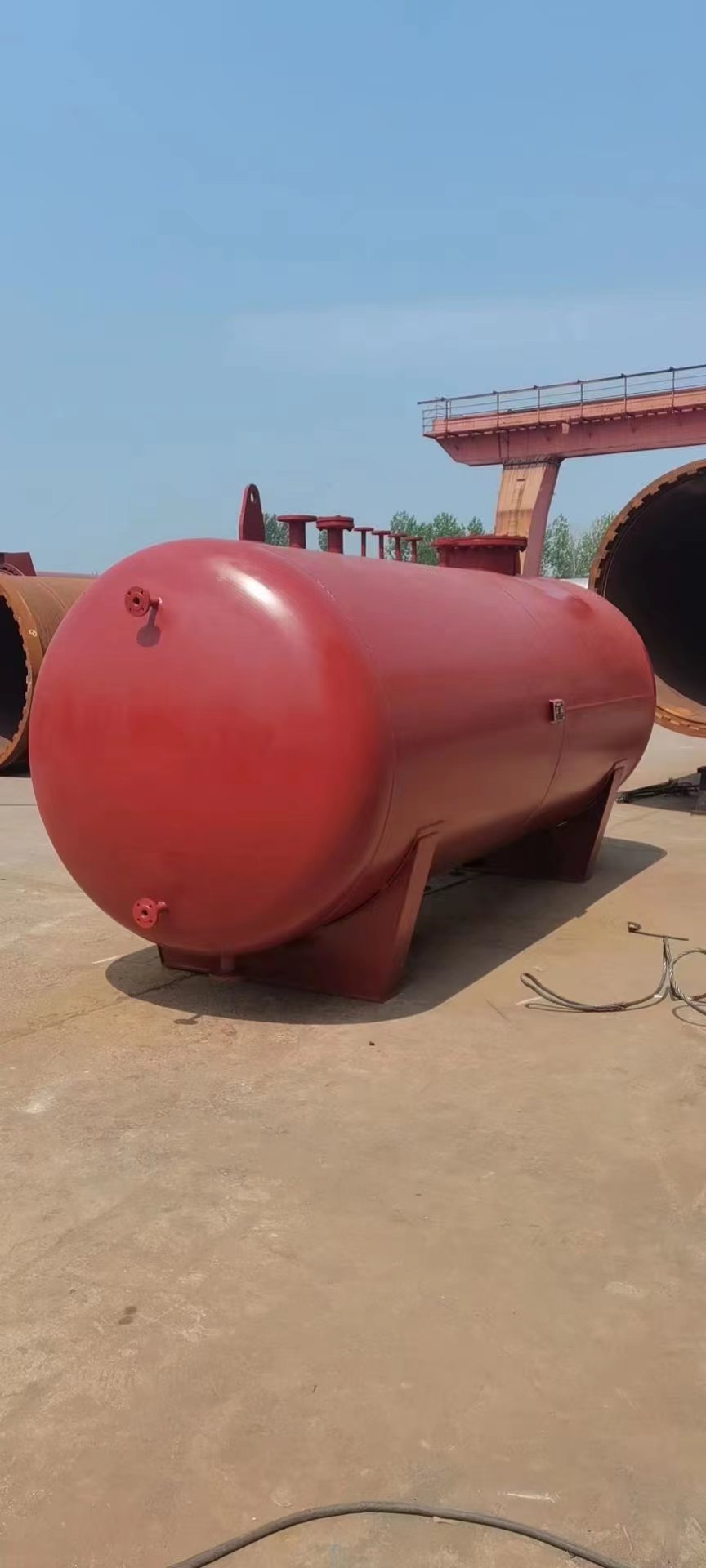

                                                  柴油油罐

（4）集中控制柜采集各燃烧器运行状态点、各风机运行频率、各油泵运行状态，预留远程对接干接点，接。

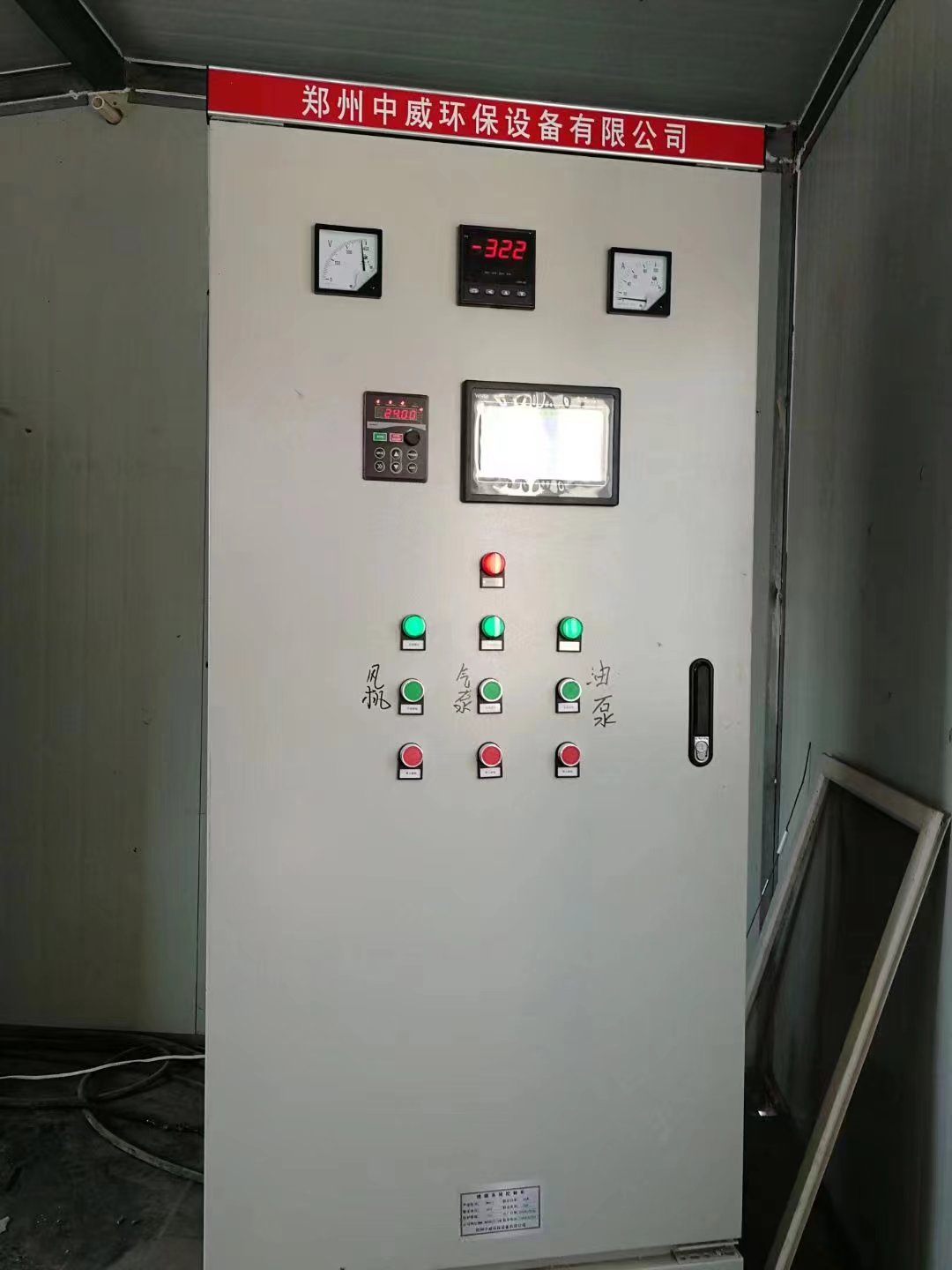

                                               柴油烧嘴控制柜

（5）风机、油泵预留远程启动点，可选择就地、远程两种方式进行启动和停车。
