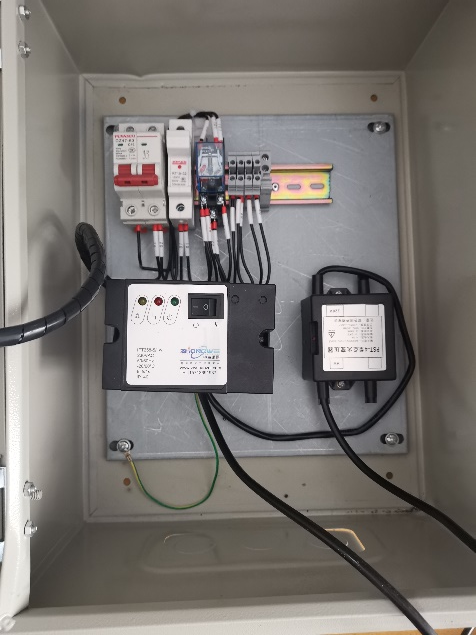

一、就地点火箱说明

烧嘴就地点火箱用于烧嘴的点火及火焰检测，并将实时状态反馈至控制系统。点火箱有以下组成部分。

（1）小火点火成功指示灯

启动点火操作后，若检测系统检测到火焰，则该指示灯点亮。

（2）点火旋钮

点火时将“点火旋钮”旋至开启位置进行点火，一次未点着时，将点火旋钮旋至初始位置，再次旋至点火位置进行下一次点火，两次点火间隔时间不能低于30秒。

（3）大火成功指示灯

启动大火按钮点火操作后，若检测系统检测到火焰，则该指示灯点亮。

（4）大火按钮

小火点燃后，按下“大火按钮”，大火电磁阀打开，大火成功点燃。

（5）点火失败蜂鸣器

点火过程或正常运行过程中，若出现熄火或者检测器未检测到火焰，则蜂鸣器报警。

（6）消音复位旋钮

发生点火失败报警时，可通过消音旋钮关闭报警。

（7）点火器

点火控制器提供点火信号及检测机构，使用时将控制器开关按至“1”状态。

（8）高压包

高压包又称点火变压器，输出千伏级高压，产生电火花。

二、点火前准备

1、燃气检查

准备点火前进行燃气设备的检查。

（1）燃气压力是否正常，燃气阀门是否打开；

（2）燃气管道有无漏气现象；

（3）燃气管道有无腐蚀现象；

（4）燃气阀门是否正常工作等。

2、电气检查

（1）进线电压是否正常；

（2）有无漏电、短路现象；

（3）控制设备是否正常，有无损坏；

（4）指示灯、检测装置有无异常等。

3、现场环境检查

检查现场有无可燃物，炉内是否有杂物等。

三、点火流程

1、系统送电

给设备送电，并检查有无故障；

2、开启引风机及助燃风机；

开启炉窑引风机跟烧嘴助燃风机，助燃风机频率在15Hz为宜；

3、点小火

拨动点火箱上的“点火旋钮”小电磁阀得电导通过煤气，高压包工作点燃煤气，“点火成功”指示灯亮

4、点大火

小火点火成功后，按点火箱上“大火按钮”大电磁阀得电主管道煤气导通，大火点燃。点火箱“大火指示”灯亮

5、点火失败时操作

一次点火失败后，可在点火箱上重新拨动“点火旋钮”进行点火，

四、调节火焰

大火点燃后通过调节风机频率的大小 煤气蝶阀的开度进行火焰的大小调节

五、停火流程

停火时，先把大火的蝶阀关小风机频率减小，拨动“点火旋钮”回位，电磁阀关闭 火焰熄灭，助燃风机在停火后应继续开启，以保护燃烧器不被高温损坏，延长寿命。
