该燃控系统针对工况设计，整套系统包括燃烧器、点火系统、燃气阀门、鼓风系统、测温显示等。

（一）燃控系统介绍

1、风机控制部分

系统鼓风机采用变频拖动的方式，控制柜内设计风机接线端子，接线时注意连接处的牢固无虚接、短接现象。风机运行前必须进行校相。

2、测温系统

系统采用热电偶测温，测温精度高，更换方便。

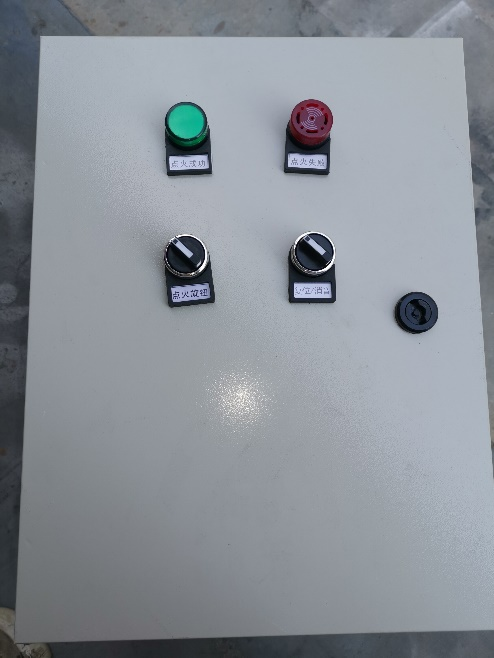

3、点火箱操作说明

烧嘴就地点火箱用于烧嘴的点火及火焰检测，并将实时状态反馈至控制系统。点火箱有以下组成部分。

（1）点火成功指示灯

启动点火操作后，若检测系统检测到火焰，则该指示灯点亮。

（2）点火旋钮

点火时将“点火旋钮”旋至开启位置进行点火，一次未点着时，将点火旋钮旋至初始位置，再次旋至点火位置进行下一次点火，两次点火间隔时间不能低于30秒。

（3）点火失败蜂鸣器

点火过程或正常运行过程中，若出现熄火或者检测器未检测到火焰，则蜂鸣器报警。

（4）消音复位旋钮

发生点火失败报警时，可通过消音旋钮关闭报警。

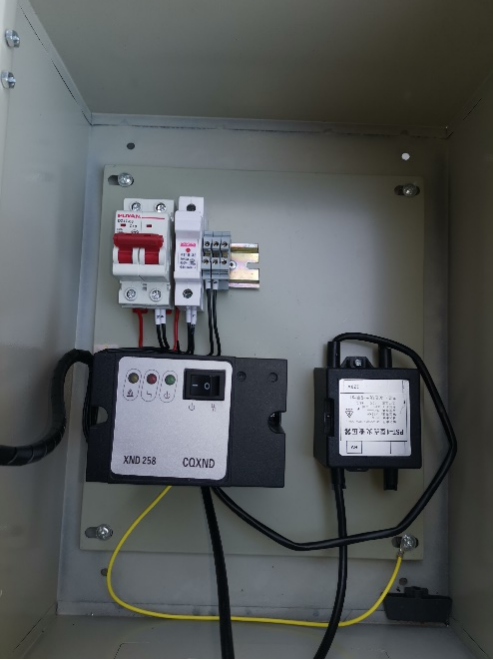

（5）点火器

点火控制器提供点火信号及检测机构，使用时将控制器开关按至“1”状态。

（6）高压包

高压包又称点火变压器，输出千伏级高压，产生电火花。

（二）点火流程

1、系统送电

给设备送电，并检查有无故障；

2、开启引风机及助燃风机；

开启炉窑引风机跟烧嘴助燃风机，助燃风机频率在15Hz为宜；

3、点小火

拨动点火箱上的“点火旋钮”小电磁阀得电导通过煤气，高压包工作点燃煤气，“点火成功”指示灯亮

4、点大火

小火点火成功后，按点火箱上“大火按钮”大电磁阀得电主管道煤气导通，大火点燃。点火箱“大火指示”灯亮

5、点火失败时操作

一次点火失败后，可在点火箱上重新拨动“点火旋钮”进行点火，

（四）调节火焰

点火成功后后通过调节燃气阀门的开度，调节风机频率的大小，进行火焰的大小调节

（五）停火流程

停火时，先把燃气阀门关小，风机频率减小，拨动“点火旋钮”回位，电磁阀关闭，火焰熄灭，助燃风机在停火后应继续开启，以保护燃烧器不被高温损坏，延长寿命。
