ZW系列回转窑燃烧器使用说明

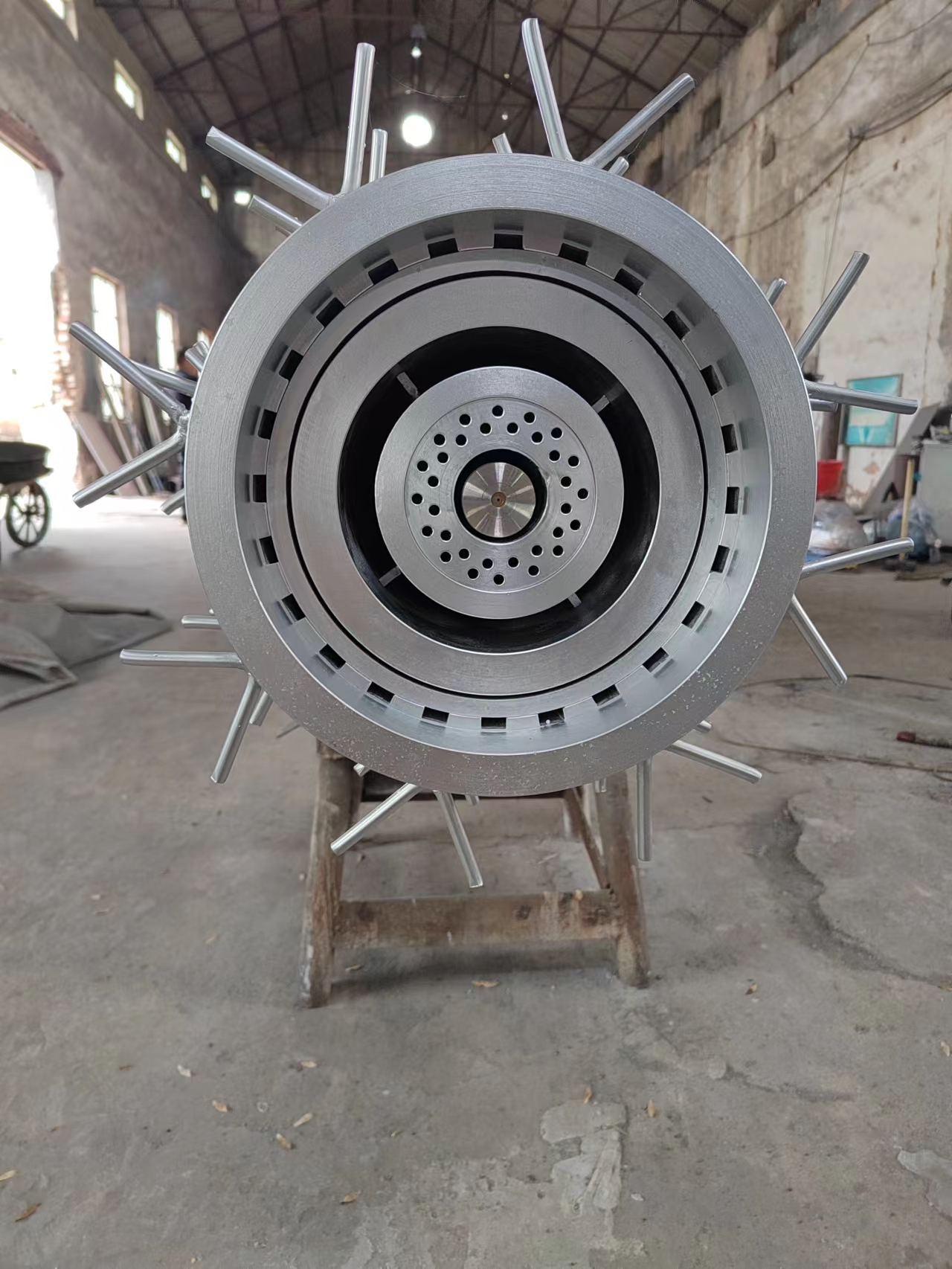

一 、燃烧器结构

由外到内依次为：轴流风、旋流风、主路燃气、中心风。

二、回转窑燃烧器各通道的作用：

1.轴流风：起包裹火焰、控制火焰发散、发乱、卷吸高温二次风的作用，加上外围拢焰罩所形成的碗状效应，使火焰更加合理。其风速：160-220m/s（属于轴向风）。

2.旋流风：加强风气混合、提高气体燃烧速度和燃烬率。其风速：120-180m/s（属于径向风）

3.主路燃气：生产过程中的气体通道。

4.中心风：给火焰中心部分气体燃烧供氧、对火焰起稳定作用。其风速：40-60 m/s。

三 、点火升温操作步骤：

1.阀组通电，同时打开引燃燃气阀门，检查电动阀门开关情况，。

2.首次点火前自动吹扫炉膛5-15分钟，自动或手动形式点燃小烧嘴，火焰稳定即后缓慢开通燃气，以火把火源引燃主路燃气。

3.待主路燃气燃烧稳定即可通入一次净风（即助燃风），适当调节轴流风、旋流风、中心风电动蝶阀，控制火焰正常稳定燃烧。

4.根据窑内升温需要，适当调节燃气量和各电动蝶阀以控制火焰。

注意事项：

• 点火之前应将风机开启吹扫15分钟以上。
• 20秒以内点火不着应立刻切断气路，停止通气且清扫净窑内残留气体，检查排除故障方可重新点火。
• 点火升温期间，一次净风应根据燃气用量作适当调节，不可使用过大，以防吹熄火焰。
• 任何一次熄火都应先清扫净窑内残留气体，然后检查排除故障，方可重新点火。

四 燃烧器正常生产过程中调节操作方法：即火焰控制方法。

1.各电动蝶阀操作：

• 轴流风蝶阀：开大：火焰变细长；关小：火焰变粗短。
• 旋流风蝶阀：开大：火焰变粗短；关小：火焰变细长。
• 中心风蝶阀：可根据表头压力控制在3-10kpa即可。

注意：蝶阀在操作过程中应控制各表头压力不超过净风机的额定压力。

2.波纹管调节：当电动蝶阀调节不能满足生产要求时，可采用此调节方法。

• 火焰变细长：轴流风波纹管压缩或旋流风波纹管扩张。
• 火焰变粗短：轴流风波纹管扩张或旋流风波纹管压缩。
• 减慢燃气喷出速度：压缩燃气波纹管。
• 加快燃气喷出速度：扩张燃气波纹管。
